Microscopía confocal y topografía de materiales

En el desarrollo de nuevos materiales y en el control de calidad industrial, conocer con precisión cómo es una superficie a escala microscópica puede marcar la diferencia entre un producto que cumple las especificaciones y uno que falla en servicio. Rugosidad, porosidad, defectos superficiales o el estado de un recubrimiento son parámetros que, muchas veces, no pueden evaluarse a simple vista ni con instrumentos de medición convencionales.

Aquí entran en juego las técnicas ópticas avanzadas de caracterización y, en particular, la microscopía confocal, una de las herramientas más versátiles para obtener imágenes de alta resolución y datos topográficos sin contacto físico ni daño de la muestra. En este artículo explicamos qué es la microscopía confocal, cómo funciona, qué tipos existen, cuáles son sus principales aplicaciones y cómo se relaciona con la topografía de materiales y con los equipos empleados para caracterizarla.

¿Qué es la microscopía confocal?

La microscopía confocal es una técnica de microscopía óptica que permite obtener imágenes de alta resolución y gran nitidez a distintas profundidades de una muestra, eliminando la luz desenfocada procedente de los planos situados fuera de foco.

A diferencia de un microscopio óptico convencional, que capta simultáneamente la luz procedente de un volumen más amplio de la muestra, el sistema confocal ilumina y observa un punto concreto en cada instante. Esto permite mejorar el contraste y la definición de las imágenes, tanto en dirección lateral como en profundidad.

Esta capacidad de obtener información de diferentes planos focales permite realizar un “corte óptico” de la muestra y, mediante la combinación de los distintos niveles de profundidad, reconstruir la superficie en tres dimensiones. Por ello, es especialmente útil para estudiar la microestructura y la topografía de materiales con elevada precisión.

Cómo funciona un microscopio confocal

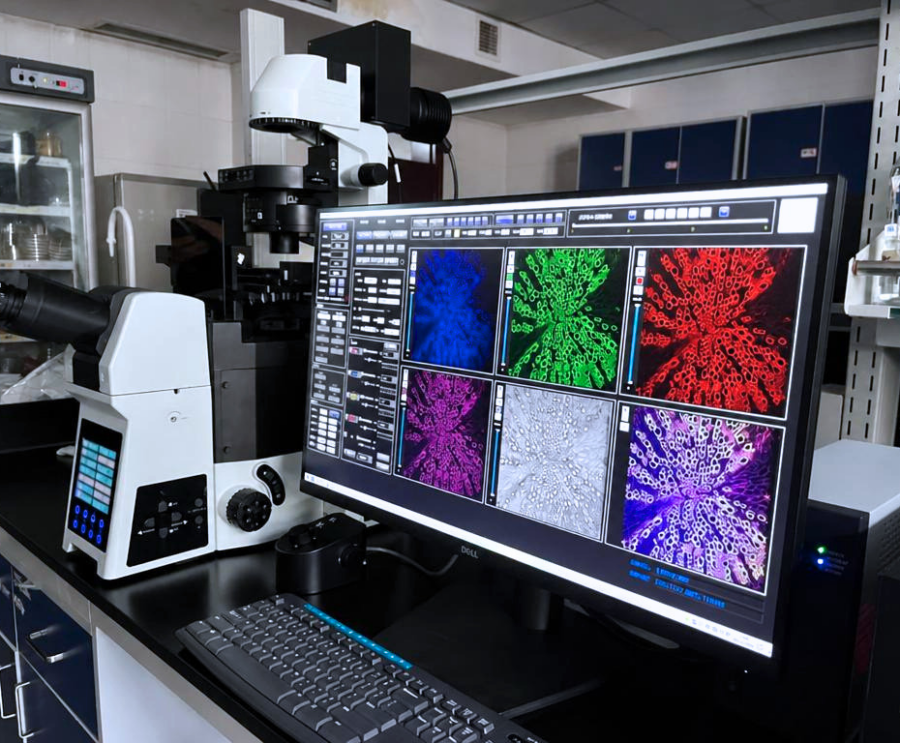

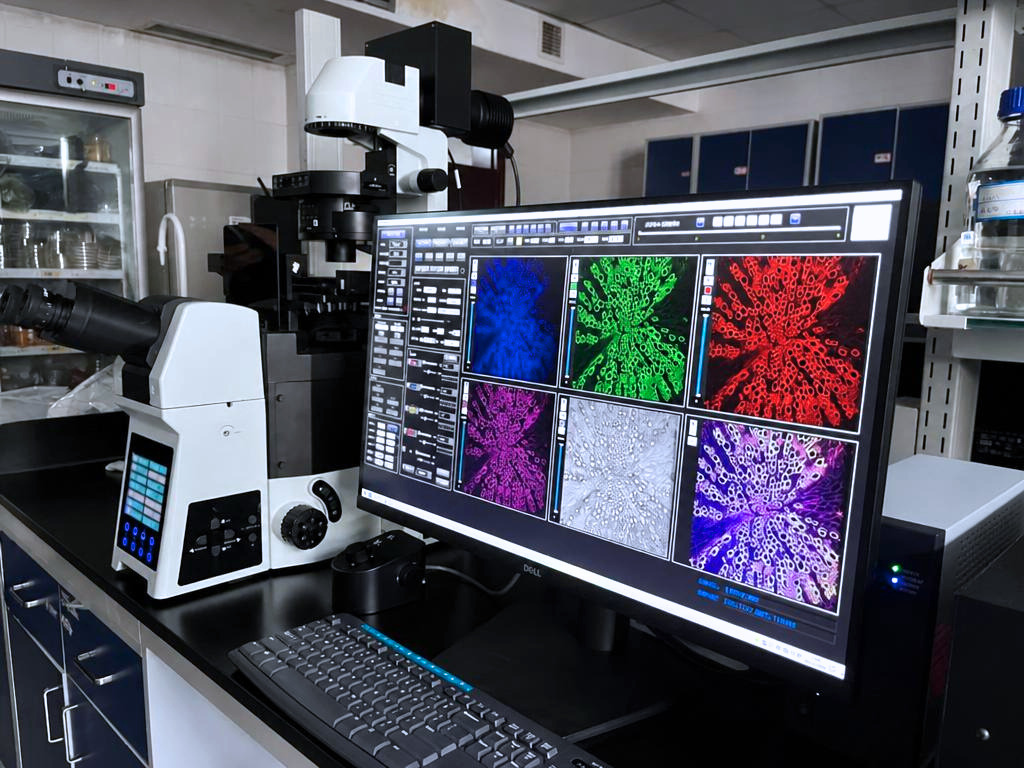

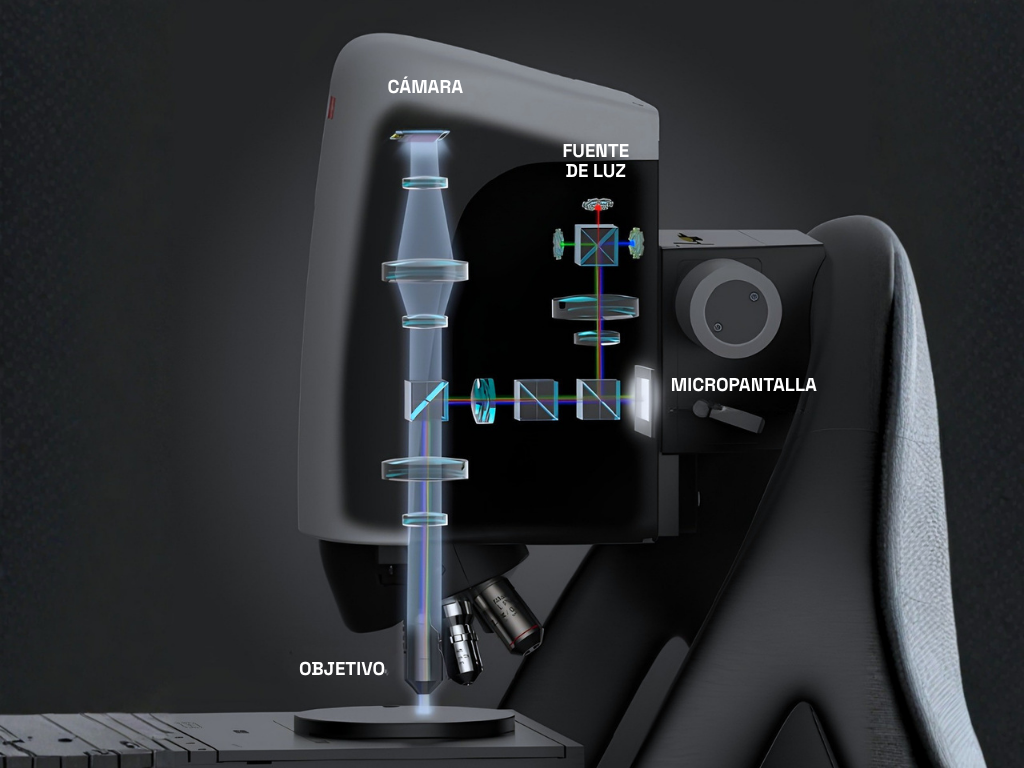

El principio de funcionamiento de un microscopio confocal se basa en un sistema de iluminación puntual, generalmente mediante un láser, y en un diafragma o apertura denominado pinhole, situado en un plano conjugado al plano focal de la muestra.

El pinhole es un elemento fundamental del sistema, ya que permite que llegue al detector principalmente la luz procedente del plano enfocado, mientras bloquea gran parte de la luz dispersa procedente de otros planos.

De forma simplificada, el proceso sigue estos pasos:

1. Un haz de luz, habitualmente un láser, se enfoca sobre un punto concreto de la muestra.
2. La luz reflejada o emitida por ese punto atraviesa el sistema óptico y pasa por el pinhole, que filtra la señal procedente de las zonas fuera de foco.
3. Un detector registra la intensidad de la luz procedente del punto analizado.
4. El sistema realiza un barrido sobre la superficie, registrando sucesivamente diferentes puntos para construir la imagen.
5. El software procesa la información obtenida y genera una imagen digital. Al combinar los datos correspondientes a diferentes profundidades, es posible obtener una reconstrucción tridimensional de la superficie.

Este procedimiento permite obtener no solo imágenes de gran nitidez, sino también información sobre la altura y el relieve de la superficie, que puede emplearse para generar perfiles y mapas topográficos.

Tipos de microscopía confocal

Existen diferentes configuraciones de microscopía confocal, adaptadas a las características de la muestra y al objetivo del análisis. Las más habituales son:

Microscopía confocal de barrido láser (CLSM)

Utiliza un láser y realiza un barrido punto a punto, proporcionando imágenes de alta resolución y reconstrucciones tridimensionales.

Microscopía confocal de disco giratorio (Spinning disk)

Emplea múltiples microlentes y pinholes para analizar varios puntos simultáneamente, reduciendo el tiempo de adquisición y facilitando el estudio de procesos dinámicos.

Microscopía confocal de campo amplio

Busca un equilibrio entre velocidad de adquisición y calidad de imagen.

Microscopía confocal de fluorescencia

Analiza la luz emitida por fluoróforos presentes en la muestra, siendo especialmente útil en aplicaciones biológicas.

Aplicaciones de la microscopía confocal

La versatilidad de esta técnica permite utilizarla en numerosos ámbitos, desde la investigación biológica hasta la caracterización industrial de superficies. Entre sus principales aplicaciones destacan:

• Ciencias de la salud y biología: Estudio de tejidos, células y estructuras subcelulares.
• Ingeniería de materiales: Caracterización de la microestructura de metales, polímeros, cerámicos y materiales compuestos, además del análisis de recubrimientos y capas finas.
• Control de calidad industrial: Inspección de superficies mecanizadas, detección de defectos, grietas o porosidad y verificación del acabado superficial de piezas fabricadas.
• Análisis de rugosidad y topografía: Medición de perfiles de altura, rugosidad superficial.
• Semiconductores y microelectrónica: Inspección de obleas, circuitos y componentes de tamaño micrométrico en los que se requiere una resolución elevada.

En el ámbito industrial, estas capacidades hacen que la microscopía confocal sea especialmente interesante cuando es necesario combinar información visual con datos cuantitativos sobre la superficie.

¿Qué es la topografía de materiales?

La topografía de materiales estudia y caracteriza las irregularidades, el relieve y el acabado de una superficie a distintas escalas, desde la macroscópica hasta la micro y nanométrica. Entre los parámetros que pueden analizarse se encuentran la rugosidad, la ondulación, la altura de picos y valles, la porosidad superficial y la presencia de defectos, grietas o arañazos.

Su caracterización resulta fundamental en numerosos procesos industriales, ya que el estado de una superficie puede influir directamente en propiedades como la fricción, el desgaste, la adherencia de recubrimientos, la resistencia a la corrosión, el comportamiento óptico o el aspecto estético final.

Por este motivo, el análisis topográfico forma parte de diferentes etapas del desarrollo de producto, la validación de procesos de fabricación y el control de calidad.

Equipos topográficos de materiales y pruebas

Existen diferentes equipos y técnicas para medir y caracterizar la topografía de un material. La elección depende de factores como la resolución necesaria, el tamaño y las características de la superficie y la necesidad de realizar o no contacto con la muestra.

Entre los sistemas más utilizados se encuentran:

• Microscopios confocales: permiten obtener mapas topográficos detallados sin contacto, combinando información de imagen y altura en un mismo análisis.
• Perfilómetros ópticos e interferómetros: determinan las variaciones de altura mediante el análisis de la luz y de patrones de interferencia, ofreciendo mediciones precisas de parámetros como la rugosidad y la planitud.
• Perfilómetros de contacto (rugosímetros): utilizan una punta o palpador que recorre físicamente la superficie para registrar su perfil. Son una técnica ampliamente utilizada en el control dimensional industrial.
• Microscopía de fuerza atómica (AFM): permite alcanzar resoluciones nanométricas y resulta especialmente adecuada para estudiar superficies muy finas y materiales avanzados.
• Escáneres 3D y sistemas de visión artificial: se emplean para digitalizar geometrías y superficies de mayor tamaño y pueden integrarse en líneas de producción para realizar controles dimensionales en tiempo real.

La combinación de estas técnicas permite seleccionar el método más adecuado en función de la escala y del tipo de información que se necesita obtener. En particular, complementar la microscopía confocal con otras técnicas de caracterización puede proporcionar una visión más completa del estado superficial de un material, tanto durante el desarrollo de nuevos productos como en la investigación de problemas de fabricación o fallos en servicio.

Su capacidad para analizar superficies sin contacto y obtener información detallada sobre su relieve la hace útil en ámbitos que van desde el control de calidad de piezas industriales hasta el desarrollo de nuevos materiales y recubrimientos. Además, su combinación con otras técnicas topográficas permite adaptar la caracterización a las necesidades específicas de cada material y aplicación.
