En muchos procesos industriales, garantizar la calidad y la seguridad de una pieza es tan importante como conservarla intacta. Ahí es donde entran en juego los ensayos no destructivos (END): un conjunto de técnicas que permiten evaluar el estado interno y superficial de un material sin alterar su funcionalidad ni su integridad.
En el blog de hoy os contamos todo lo que tenéis que saber sobre los ensayos no destructivos: qué son, en qué se diferencian de los ensayos destructivos, qué técnicas existen y cómo elegir la más adecuada para vuestro material.
Los ensayos no destructivos son un conjunto de técnicas de inspección que permiten evaluar con precisión piezas, soldaduras, estructuras y materiales a lo largo de todo su ciclo de vida (en fabricación, en operación o en mantenimiento) sin causar ningún daño al componente inspeccionado. Esto permite identificar grietas, corrosión, fallos de fabricación o deformaciones antes de que se conviertan en un problema mayor, y hace posible inspeccionar el 100% de una producción o un activo ya en servicio sin necesidad de detenerlo.
Aunque hoy los END se apoyan en electrónica y software avanzado, muchas de sus técnicas tienen un origen mucho más antiguo: la radiografía industrial, por ejemplo, se remonta al descubrimiento de los rayos X y a su aplicación pionera en la inspección de soldaduras de barcos a principios del siglo XX. En España, la Asociación Española de Ensayos No Destructivos (AEND) es la entidad de referencia que promueve la implantación y estandarización de estas técnicas tanto en la industria como en los servicios públicos.
La diferencia clave entre ambos tipos de ensayo está en si afectan o no al estado final del material analizado:
Esta diferencia tiene una consecuencia práctica en el control de calidad de materiales: al no destruir la pieza, un END puede aplicarse sobre el 100% de una producción, mientras que un ED, al inutilizar la muestra, obliga a trabajar por muestreo estadístico sobre un lote. Por eso, en la práctica no suelen competir, sino combinarse: los destructivos para cualificar un material o proceso, y los no destructivos para verificar que esa calidad se mantiene pieza a pieza.
No existe una técnica de END universal: la elección depende del tipo de material, su geometría, si es o no conductor o ferromagnético, el tipo de defecto que se busca (superficial o interno) y si la pieza puede salir de servicio durante la inspección. Como orientación general:
Se basa en hacer atravesar el material por radiación ionizante y registrar en una película o detector digital las variaciones de densidad que revelan defectos internos: poros, grietas, inclusiones o faltas de fusión en soldaduras. Es una de las técnicas más completas para detectar discontinuidades internas, ya que ofrece una imagen del interior de la pieza sin necesidad de seccionarla.

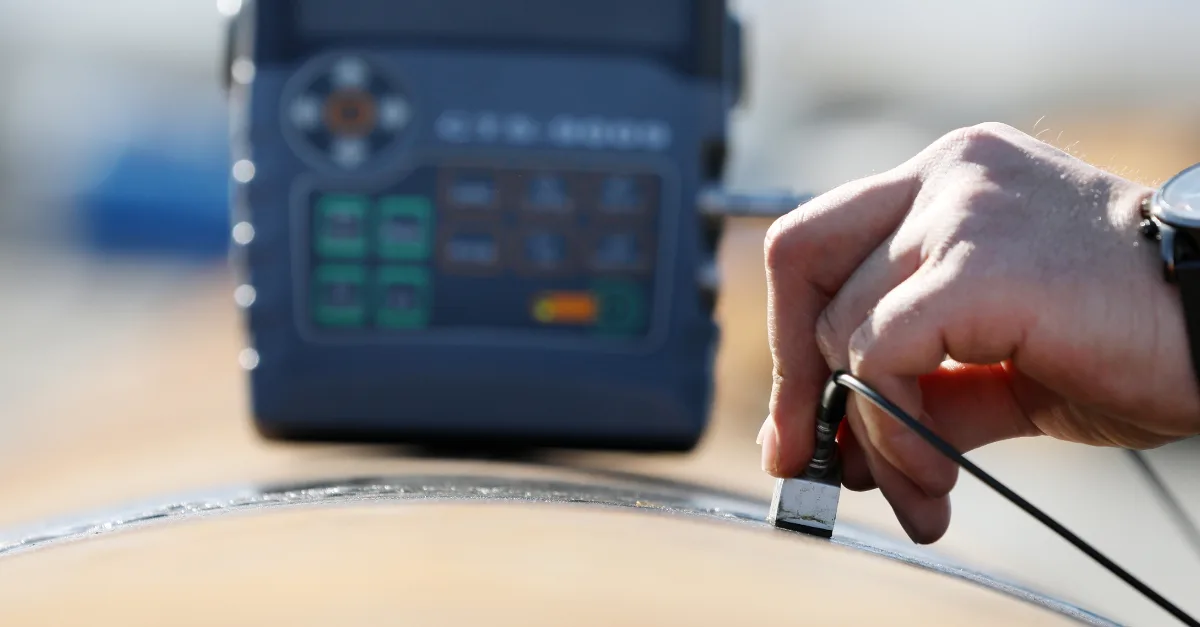

Utiliza ondas sonoras de alta frecuencia que se propagan por el material y se reflejan al encontrar una discontinuidad o un cambio de espesor. Analizando el eco recibido se pueden localizar defectos internos, medir espesores con gran precisión o evaluar la calidad de una soldadura. Es una técnica portátil, rápida y que no requiere protección radiológica, lo que la hace muy versátil en campo.
Consiste en aplicar un líquido con alta capacidad de penetración sobre la superficie de la pieza, dejarlo actuar para que se introduzca en posibles grietas o poros abiertos a la superficie, retirar el exceso y aplicar un revelador que hace visible el defecto por contraste. Es un método sencillo, económico y muy sensible para detectar discontinuidades superficiales en materiales no porosos, tanto metálicos como no metálicos.
Se aplica sobre materiales ferromagnéticos: al magnetizar la pieza y aplicar partículas ferromagnéticas (secas o en suspensión), estas se acumulan en los puntos donde existe una fuga de campo magnético, es decir, donde hay una grieta o discontinuidad superficial o subsuperficial. Es una técnica rápida y muy sensible, especialmente utilizada en soldaduras, forjas y fundiciones.
Se basa en el principio de electromagnetismo: al hacer circular una corriente alterna por una bobina cercana a un material conductor, se generan corrientes inducidas en la pieza cuya distribución se ve alterada por la presencia de grietas u otros defectos, tanto superficiales como subsuperficiales. Es una técnica que ya utilizamos en ATRIA para la detección de grietas superficiales en materiales conductores, como comentamos en nuestro artículo sobre ensayos para evaluar la textura de un material.
A diferencia de las técnicas anteriores, el análisis modal no busca defectos puntuales, sino que estudia el comportamiento dinámico de una estructura o componente: sus frecuencias naturales, formas de vibración y amortiguamiento. Para ello, se somete a la pieza a una excitación controlada (por ejemplo, un impacto o un vibrador electrodinámico) y se registra su respuesta mediante acelerómetros u otros sensores.
Al comparar el patrón vibracional obtenido con el esperado para una pieza en buen estado, es posible detectar de forma no destructiva anomalías como grietas, pérdidas de rigidez o uniones defectuosas, sin necesidad de desmontar ni dañar el componente.
Más allá de las técnicas clásicas de inspección de defectos, existe otro grupo de ensayos que comparte con los END una característica clave: tampoco alteran de forma significativa la muestra analizada. Son las técnicas de caracterización de materiales, que, en lugar de buscar grietas o discontinuidades, permiten conocer la composición, estructura o propiedades químicas de un material.
Un buen ejemplo es la espectroscopía FTIR (infrarrojo por transformada de Fourier), que identifica los grupos funcionales y la composición química de un material a partir de cómo absorbe la radiación infrarroja, sin necesidad de destruir la muestra ni alterar su estado para su uso posterior. En ATRIA realizamos ensayos de espectroscopía FTIR para analizar la composición química de los materiales que estudiamos, tal y como explicamos en detalle en nuestro artículo ¿Qué es el FTIR?. Junto a otras técnicas de caracterización como el SEM o el perfilómetro que también empleamos en ATRIA y que describimos en nuestro artículo sobre ensayos para evaluar la textura de un material, el FTIR permite completar el diagnóstico de un material: mientras un ensayo como la radiografía o el ultrasonido nos dice dónde está el defecto, la caracterización nos ayuda a entender de qué está hecho el material o qué contaminación puede haber originado el fallo.
Además de las ventajas más conocidas (mayor seguridad, ahorro de costes y cumplimiento normativo), hay una dimensión especialmente relevante para el propio material: al permitir verificar si un componente puede seguir en servicio en lugar de sustituirlo por precaución, los END contribuyen directamente a alargar la vida útil de materiales y estructuras, reduciendo tanto el consumo de materias primas como la generación de residuos. Decidir con datos sobre el estado real de un material, en lugar de reemplazarlo por defecto, es también una forma de gestionar sus recursos de manera más sostenible.
Seleccionar la técnica adecuada o la combinación de varias depende del tipo de material, la geometría de la pieza y el defecto que se quiere detectar. En ATRIA, dentro de nuestro trabajo en Ingeniería Forense y Caracterización, ayudamos a nuestros clientes a definir qué ensayos aportan realmente valor a su problema concreto y a interpretar los resultados en el contexto de la causa raíz de un fallo, integrando esta información con el resto de análisis del material.
