Sistemas de adquisición de datos (DAQ)

Los sistemas de adquisición de datos (también conocidos como DAQ o Data Acquisition) se han convertido en un elemento fundamental dentro de la industria 4.0. En un entorno cada vez más digitalizado, donde la eficiencia, la calidad y la trazabilidad son clave, disponer de datos fiables en tiempo real marca la diferencia entre una operación optimizada y una que acumula ineficiencias.

Además, en la actual era de la Inteligencia Artificial, la capacidad de recopilar datos de calidad se ha convertido en un factor estratégico. Los modelos de IA dependen directamente de los datos disponibles: sin datos fiables, estructurados y bien capturados, no es posible obtener resultados útiles. Por ello, los sistemas DAQ no solo permiten monitorizar procesos, sino que se convierten en la base sobre la que construir soluciones avanzadas de analítica e IA.

Desde la monitorización de maquinaria hasta el control de calidad en línea, los sistemas DAQ permiten transformar señales físicas en información útil para la toma de decisiones. En este artículo exploramos qué son, cómo funcionan y cómo implementarlos correctamente en un entorno industrial.

¿Qué es un sistema de adquisición de datos?

Un sistema de adquisición de datos (DAQ) es un conjunto de tecnologías diseñadas para capturar variables del entorno físico y convertirlas en datos digitales analizables. Estas variables pueden incluir temperatura, presión, vibración, corriente o humedad, entre muchas otras.

En la práctica, un sistema DAQ actúa como un puente entre el mundo físico y el digital. Los sensores capturan señales reales, que posteriormente se acondicionan, digitalizan y procesan mediante software.

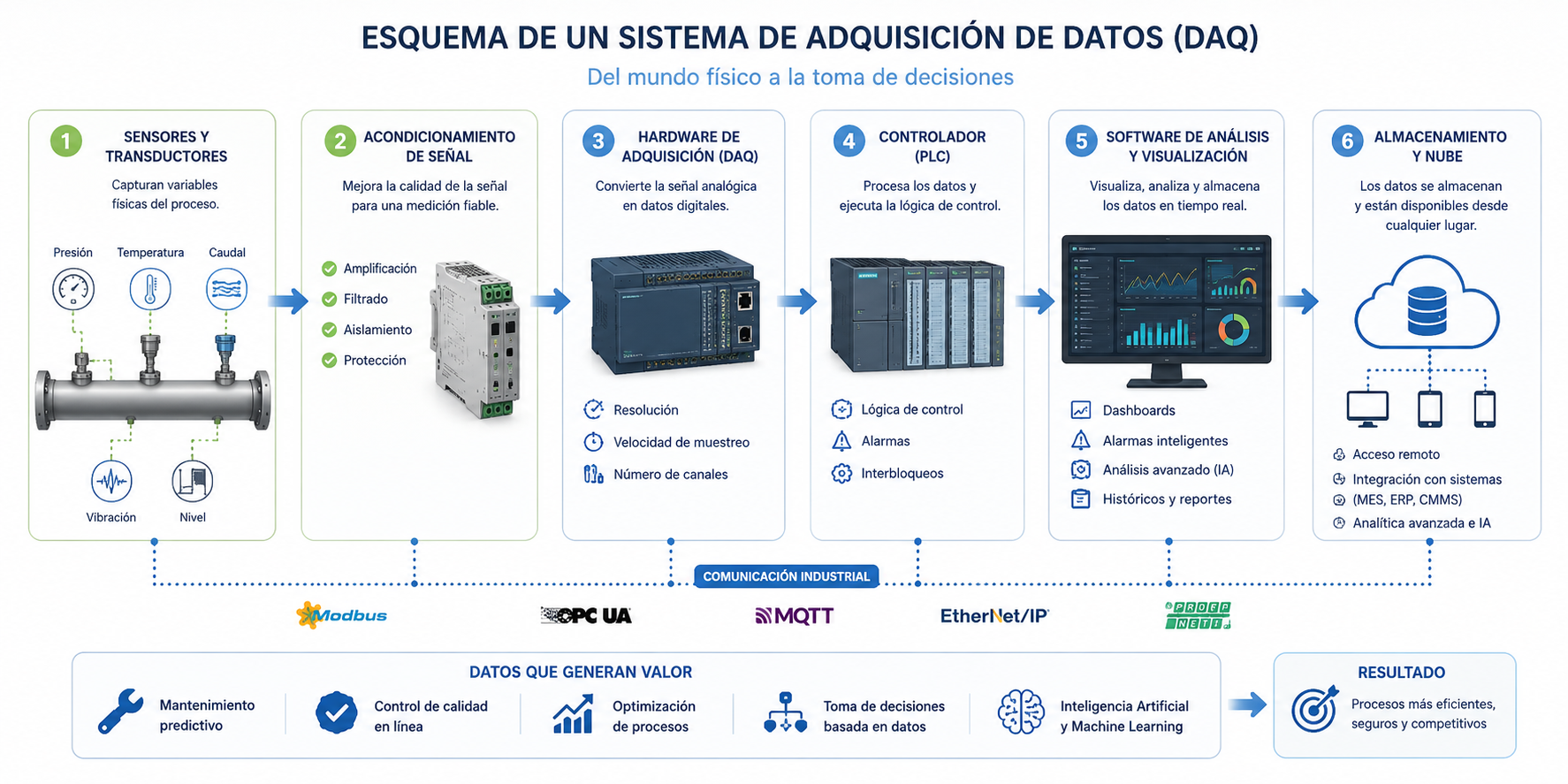

Componentes críticos de un sistema de adquisición de datos para una medición precisa

Para que un sistema DAQ funcione correctamente es imprescindible que todos sus componentes estén bien seleccionados e integrados.

Sensores y transductores

Son los encargados de captar las variables físicas. Algunos ejemplos habituales son:

• Termopares para temperatura
• Acelerómetros para vibración
• Sensores de presión o caudal

Acondicionamiento de señal

Las señales captadas suelen ser débiles o estar afectadas por ruido. Por eso es necesario aplicar amplificación, filtrado y aislamiento. Este paso es crítico, especialmente en entornos industriales donde existen interferencias electromagnéticas.

Hardware de adquisición

Es el encargado de convertir la señal analógica en digital. Aquí influyen aspectos como:

• Resolución
• Velocidad de muestreo
• Número de canales

La elección de estos parámetros depende directamente del tipo de aplicación. Por ejemplo, en un sistema de monitorización de vibraciones en maquinaria rotativa será necesaria una alta velocidad de muestreo para capturar correctamente las frecuencias asociadas a posibles fallos. Sin embargo, en aplicaciones como la medición de temperatura ambiental, una frecuencia de muestreo baja es más que suficiente y evita generar datos innecesarios.

Software de análisis

Permite visualizar, registrar y analizar los datos. También puede incluir paneles de control, alarmas o integración con otros sistemas.

En los sistemas modernos, esta capa es donde realmente se genera valor. Más allá de la simple visualización, el software de análisis permite:

• Detectar patrones
• Generar alertas inteligentes
• Integrarse con sistemas MES, ERP o plataformas en la nube

Además, es aquí donde entra en juego la Inteligencia Artificial. Gracias a modelos de machine learning, es posible:

• Predecir fallos antes de que ocurran
• Detectar anomalías automáticamente
• Optimizar procesos basándose en datos históricos

En este contexto, el sistema DAQ actúa como la fuente de datos que alimenta estos algoritmos, convirtiéndose en una pieza clave para cualquier estrategia de digitalización avanzada.

Métodos de adquisición

Dependiendo del proceso y de la criticidad de la medición, existen diferentes formas de adquirir datos:

• Adquisición continua: Registro constante de datos. Ideal para procesos críticos donde no se puede perder información.
• Adquisición por eventos: Solo se registran datos cuando ocurre una condición concreta, como una anomalía.
• Muestreo periódico: Captura de datos en intervalos definidos. Muy utilizado en variables lentas como temperatura.
• Adquisición distribuida: Recopilación de datos desde múltiples puntos conectados en red.

Beneficios de la monitorización en tiempo real con sistemas de adquisición de datos

La principal ventaja de los sistemas DAQ es la capacidad de monitorizar procesos en tiempo real, lo que permite transformar datos en acciones.

Entre los principales beneficios destacan:

• Mantenimiento predictivo: Permite anticipar fallos antes de que ocurran mediante el análisis de variables como vibración o temperatura.
• Control de calidad en línea: Integrando sistemas de visión o inspección, es posible detectar defectos en tiempo real y actuar de forma inmediata.
• Optimización de procesos: El análisis de datos permite identificar ineficiencias, cuellos de botella o desperdicios.
• Toma de decisiones basada en datos: Se eliminan las decisiones basadas en suposiciones y se adoptan estrategias basadas en información objetiva.
• Aplicación de Inteligencia Artificial: Los datos recogidos permiten entrenar modelos que automatizan decisiones, detectan anomalías y optimizan procesos de forma continua.

Cómo implementarlo: del sensor al panel de control

La implementación de un sistema DAQ debe seguir una estrategia clara.

• Definir objetivos: Determinar qué variables medir y con qué propósito: mantenimiento, calidad, eficiencia, etc.
• Selección de sensores: Elegir los sensores adecuados según precisión, entorno y tipo de variable.
• Acondicionamiento de señal: Fundamental para evitar datos erróneos en entornos industriales.
• Frecuencia de muestreo: Debe ajustarse al tipo de señal. Un muestreo incorrecto puede generar pérdida de información o exceso de datos.
• Comunicación e integración: Uso de protocolos como MQTT u OPC UA para conectar con sistemas superiores o la nube.
• Visualización: El panel de control debe ser claro y orientado a la toma de decisiones.

Integración con el Internet de las Cosas (IIoT): de la planta a la nube

Los sistemas DAQ modernos se integran dentro del ecosistema IIoT, permitiendo:

• Acceso remoto a datos
• Integración con ERP y MES
• Análisis avanzado mediante IA y Big Data

Esto convierte los datos en una herramienta estratégica para la empresa.

Acondicionamiento de señal: el filtro crítico en entornos industriales

En entornos industriales, las señales pueden verse afectadas por múltiples interferencias, como pueden ser motores eléctricos, variadores de frecuencia o ruido electromagnético. Sin un correcto filtrado, los datos pueden ser poco fiables. Por eso, esta etapa es clave para garantizar la calidad de la información.

La importancia de la frecuencia de muestreo: ¿Cuánto dato es suficiente?

No se trata solo de captar datos, sino de hacerlo correctamente. Aunque el teorema de Nyquist establece un mínimo de 2x, en entornos industriales se recomienda entre 2,5x y 10x para mejorar la precisión y el análisis de transitorios.

Por ejemplo:

• Vibraciones → alta frecuencia (kHz)
• Temperatura → baja frecuencia

Una mala configuración puede provocar errores en el análisis o sobrecarga del sistema.

Caso de éxito ATRIA 1: Modernización de una máquina industrial de más de 25 años

En uno de los proyectos desarrollados por ATRIA, se trabajó sobre una máquina industrial con más de 25 años de antigüedad, cuyo sistema de sensórica y control había quedado obsoleto.

El equipo presentaba problemas de lectura en variables críticas, lo que provocaba paradas innecesarias y pérdida de proceso. Además, no existía un sistema de adquisición de datos estructurado, por lo que no se disponía de visibilidad real del funcionamiento de la máquina.

Solución implementada

El proyecto se centró en modernizar la máquina respetando su base original, adaptándonos a una infraestructura antigua pero funcional.

Para ello, no solo se sustituyó la sensórica, sino que se desarrolló un nuevo sistema de adquisición de datos y control:

• Sustitución de sensores críticos por sensórica moderna y fiable.
• Integración de un sistema de control mediante PLC.
• Desarrollo de una nueva interfaz HMI para el control de la máquina.
• Visualización en tiempo real de nuevas variables y mejora de la lectura de las ya existentes.

Uno de los puntos clave fue la capacidad de integrar tecnología actual con sistemas antiguos, manteniendo aquellos elementos que seguían siendo válidos y sustituyendo únicamente lo necesario.

Resultados

• Eliminación de errores de medición.
• Reducción de paradas no planificadas.
• Mayor control y visibilidad del proceso.
• Digitalización de una máquina heredada sin necesidad de reemplazarla.

Este proyecto demuestra cómo, mediante sistemas de adquisición de datos, es posible alargar la vida útil de maquinaria existente y adaptarla a los estándares actuales de la industria.

Caso de éxito ATRIA 2: Integración de visión artificial en una máquina industrial de corte

En otro de los proyectos desarrollados por ATRIA, el objetivo principal era implementar un sistema de visión artificial capaz de calcular parámetros de corte de forma automática en una máquina industrial.

El reto no estaba solo en el desarrollo del sistema de visión, sino en la integración con una máquina de corte existente, cuyo sistema de control era antiguo y no estaba preparado para comunicarse con sistemas externos.

Solución implementada

Para poder aplicar la visión artificial de forma efectiva, era necesario disponer de información del proceso que no podía obtenerse únicamente a través de las imágenes, como estados de máquina, condiciones de operación o señales de activación (triggers).

El problema era que esta información solo estaba disponible internamente en la máquina, sin posibilidad de acceso o comunicación directa.

Para resolverlo, se desarrolló una solución completa basada en sistemas de adquisición de datos:

• Instalación de sensores en la máquina para capturar variables clave del proceso.
• Desarrollo de un sistema DAQ para estructurar y digitalizar esa información.
• Integración de un PLC como interfaz de comunicación con la máquina de corte.
• Sincronización mediante señales (triggers) entre la máquina y el sistema de visión artificial.
• Desarrollo del sistema de visión artificial para el cálculo de parámetros de corte.

De esta forma, se consiguió que el sistema de visión trabajara de forma coordinada con la máquina, utilizando tanto la información visual como los datos operativos necesarios para ejecutar el proceso correctamente.

Además, toda esta información comenzó a almacenarse en la nube de la empresa, permitiendo por primera vez disponer de históricos de datos del proceso, algo que anteriormente no era posible.

Resultados

• Automatización del cálculo de parámetros de corte.
• Integración de visión artificial en una máquina no conectada previamente.
• Sincronización precisa entre proceso físico y sistema de visión.
• Captura y almacenamiento de datos de proceso en la nube.
• Mejora en la precisión y repetibilidad del corte.

Este caso demuestra cómo los sistemas de adquisición de datos permiten habilitar tecnologías avanzadas, como la visión artificial, incluso en entornos con maquinaria industrial no preparada inicialmente para ello.

Conclusión

Los sistemas de adquisición de datos se han convertido en una pieza clave para la digitalización industrial. Más allá de la simple captura de información, permiten transformar procesos, mejorar la toma de decisiones y sentar las bases para la aplicación de tecnologías avanzadas como la Inteligencia Artificial.

Tal y como se ha visto en los casos de éxito, su valor no se limita a entornos nuevos o altamente automatizados. Los sistemas DAQ permiten también modernizar maquinaria existente, integrar nuevas tecnologías en equipos desactualizados y extraer información que antes simplemente no estaba disponible.

Desde la mejora del mantenimiento y la calidad hasta la optimización del proceso productivo, contar con datos fiables y accesibles es el primer paso hacia una industria más eficiente, conectada y competitiva.

En ATRIA, trabajamos precisamente en ese punto: ayudar a las empresas a capturar, entender y aprovechar sus datos, adaptándonos a cada entorno y a cada nivel de madurez tecnológica.
